想要更直观地了解发电机特性综合测试仪_TH-308D多功能电能表现场校验仪工厂直供产品吗？？产品视频，带你走进产品世界
以下是:发电机特性综合测试仪_TH-308D多功能电能表现场校验仪工厂直供的图文介绍

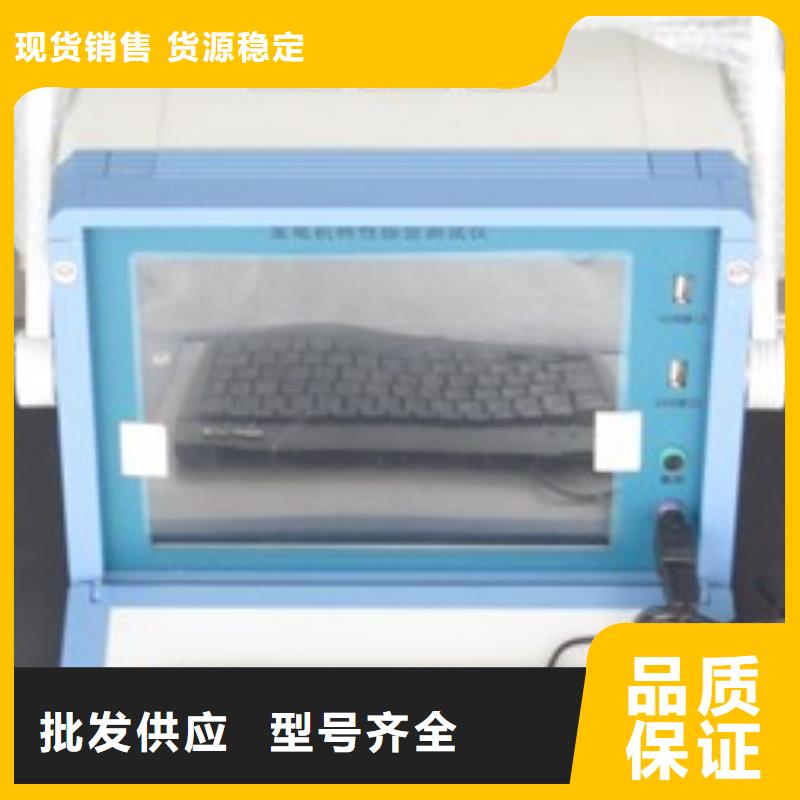

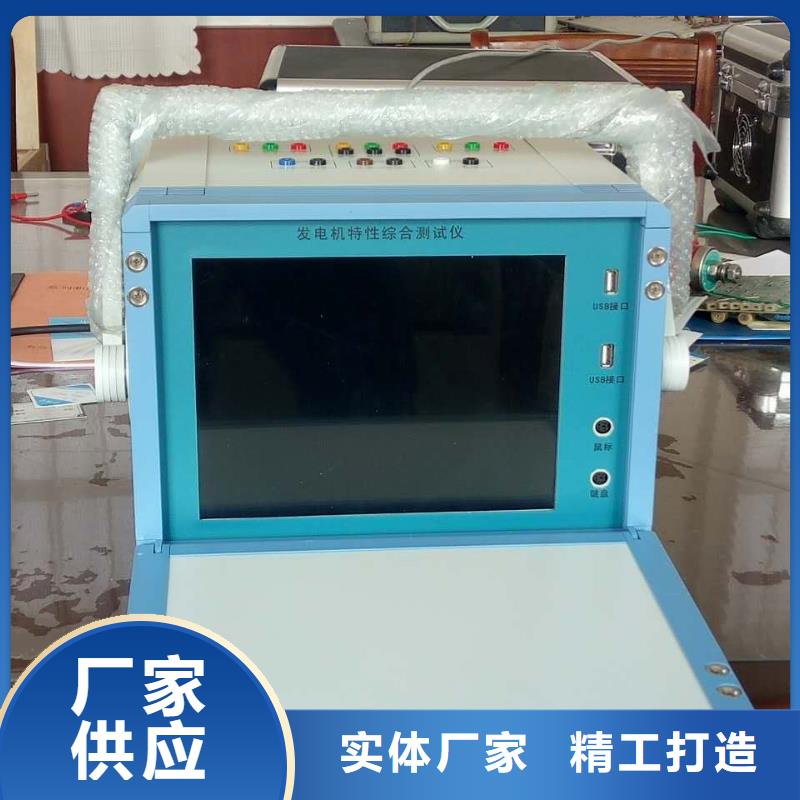

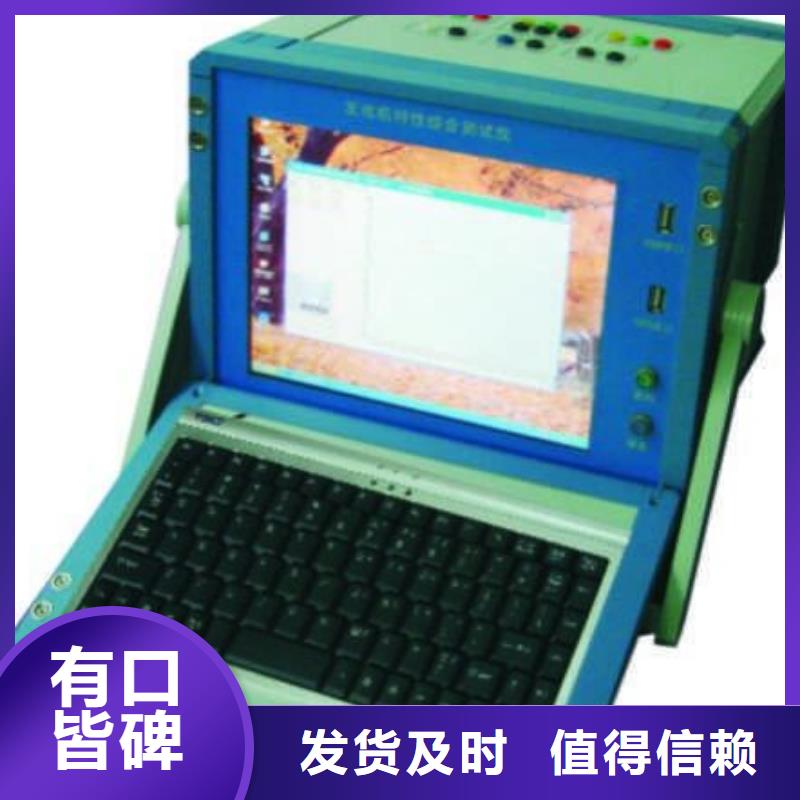

江西景德镇发电机特性综合测试仪 仪器简介波形记录仪是针对电力系统应用而开发的瞬态信号记录仪器，仪器内部软件预置了针对发电机调试的试验模板，使用户可以通过记录仪很方便的完成发电机短路特性试验，空载特性试验，励磁系统扰动试验，励磁系统10％阶越试验，灭磁常数测量，自准同期装置校验，机组甩负荷记录等试验。仪器具有丰富的软件组件使用户可以通过软件组件，进行图形分析，组合运算，有效值计算，交流功率计算，三相对称性分析，频谱分析，谐波分析，曲线相关性分析，图形编辑和相量图绘制等操作。试验数据和分析结果可以生成WORD/EXCEL形式试验报告，也可以通过软件生成JPG图片导出，以方便用户对试验结果进行深入的分析和处理。仪器具有12路模拟量输入，12路有源开关量输入和3路开出量信号，采样频率可达100KHZ，基本可以满足电力系统各种试验的瞬态信号记录要求。并且所有的模拟通道之间均相互隔离，以避免试验中不同电位点的连接问题导致被测系统发生故障。
江西景德镇发电机特性综合测试仪电气试验作为发电机总启动电气试验仪使用时，录波仪需要连接PC机，使用PC机软件（电气试验Trial.exe）进行试验。PC机软件包的电气试验功能支持用户建立试验模板和动态参数绑定，可以进行多种试验。在与电气试验程序联机后，录波仪的设置功能、故障记录功能被禁止，此时故障判据不再被监测。当电气试验退出后，录波仪自动回复全部功能。进行电气试验前，可参考以下步骤做试验准备：参量配置、建立本次试验用文件夹在试验程序中，加载试验机组的配置文件，或手工设置相关参数，如额定值、变比等。为正确表示被测参量值（一次值），变比、额定值、单位、小数点需要正确设置；其中小数点，可按有效位占总量程的0.1％ ～ 0.3％选择。检查试验模板：可模拟进入要做的试验项目，检查试验模板是否需要调整。必要时，根据试验要求创建新的模板。特性类试验是按照试验模板内绑定的参量名称、代号，在参量配置中查找对应参量的，如果当前参量名称、代号与原有模板内绑定的名称不符，则程序会给出参量不存在的提示。而其它如同期试验、进相试验等，也需要检查绑定的参量。录波仪软件程序中包含常用的试验模板。如果用户修改了参量名称、代号等，这些模板应作相应的调整。接线:注意事项请参见“4.3信号接线”。参量配置：录波仪有16开入量通道、32路模拟量通道，并且可以配置多至24路派生量。这些参量的名称、代号、额定值、变比等，应根据具体的机组进行设置。在试验前，应做正确的参数配置。此对话框中，也可以输入机组名称。如“＊＊电厂＊＊机组”。使用这一套参量配置进行的所有电气试验，其试验数据文件的文件名都将包含此机组名。
江西景德镇发电机特性综合测试仪测试参数的介绍由于在本系统中测试参数的设定在自动测试时对测量结果的判定，测量精度的准确性和测试数据报表的打印都起着重要的作用。所以在介绍测试程序的使用之前要将测试参数库进行详细的介绍。所谓字段就是各种要求输入的参数值。这里逐一介绍。 1)“电机型号”:通过树形结构，自定义类别，方便对型号进行归类，查找。可以查找并选择电机的各项参数。此字段的值在数据库中是的，如果在输入中有重复的“电机型号”出现将会出现错误提示。多可以输入40个字符。2)“电机相数”:电机类型的选择。可以在“单相”和“三相”中进行选择(特殊型号设备可能有其它类型可选择)。3)“电阻1上限”:三相电机三相绕组或单相电机副相绕组直流电阻在标准温度下的上限值，单位为Ω(注:电阻的上限值决定电阻测量单元的选档，如果选档有误可能引起超量程或测量数值不准确)。4)“电阻1下限”:三相电机三相绕组或单相电机副相绕组的直流电阻在标准温度下的下限值，单位为Ω。5)“电阻2上限”:单相电机主绕组的直流电阻在标准温度下的上限值，单位为Ω(注:电阻的上限值决定电阻测量单元的选档，如果选档有误可能引起超量程或测量数值不准确)。(注:此项只在单相电机测试中用到，三相电机可以不设置)。6)“电阻2下限”:单相电机主绕组的直流电阻在标准温度下的下限值，单位为Ω。(注:此项只在单相电机测试中用到，三相电机可以不设置)7)“电阻平衡”:三相电阻的不平衡度上限。默认值为3％。输入范围为0~100。(注:此项只在三相电机测试中用到，单相电机可以不设置)
天正华意电气设备有限公司是一家从事 江西景德镇工频交流耐压试验装置的生产的现代化企业。本公司始终坚持“质量为根、诚信是魂”的经营管理理念，连续多年来被工商行政管理局评定为重合同守信用单位。主要产品有： 江西景德镇工频交流耐压试验装置等。公司拥有严格的管理制度，先进的生产工艺，高素质的销售团队，严谨的检测程序，明晰的财务管理，打造出了一支精诚合作团队。不断提高产品综合竞争力，在国内外市场享有良好的声誉。
江西景德镇发电机特性综合测试仪当选择人工启动方式时，可在试验开始前倒数读秒5、4、3、2、1，当读到2时点击试验界面上的启动按钮，系统开始自动记录试验数据。当选择自动启动方式后，点击启动按钮，系统测量参数在0.1秒的变化量，当达到设定值时，系统开始记录数据，并适当保留采样前的一些数据，便于分析。当试验记录完成后，点击试验完成按键，并点击菜单中文件→保存数据。在进行发电机空载、短路试验时，纵坐标和横坐标的取值范围是按试验时，试验值与对应额定值的比值来大致选取。比如：纵坐标选用1.3，则表示纵坐标显示的值为定子电压（或电流）额定值的1.3倍；同样横坐标也是这样表示的。在进行发电机灭磁、零起、10％阶跃试验时，纵坐标的取值范围是按试验时，试验值与对应额定值的比值来大致选取。横坐标的取值是按试验的持续时间大致取值。七、数据分析调入波形 选择好要做试验的机组后，如果是分析已做过的试验数据，在试验界面的菜单中选择文件→打开数据，在数据列表中选择要分析的试验数据。选择后，可连续点击过程重现键，试验曲线会依次画出；也可直接点击任务→显示曲线。对比波形 当您需要对比分析同一机组的不同次试验数据时，可在菜单中任务→曲线对比，在数据列表中选择要对比的试验数据。录入数据 当您需要记录该机组的历史数据时，在试验界面的菜单中选择文件→录入数据，这时软件会提示您选择所要录入的试验类型，在选择完毕后，继续选择所要录入的参数、数据量、日期等，在数据编辑栏中添入试验数据，退出。编辑数据 当您录入完数据后，可通过调入波形查看所录入数据的正确性，如果曲线的走势与以前的试验曲线不符，则在录入数据时有误，这时可通过编辑数据来修正。方法如下，在试验界面的菜单中选择文件→编辑数据，这时则会出现数据编辑栏，改正录入有误的数据，保存、退出。饱和系数 你也可在试验界面的菜单中选择分析→饱和系数（短路比）来分析发电机空载时的饱和系数，也可分析发动机的短路比（短路比计算时，要选择同一机组的空载数据和短路数据）。对于发电机短路比的计算，需要选择同一次试验的空载数据和短路数据，系统会自动计算出短路比。对于发电机饱和系数的计算，需要选择试验曲线起始阶段合适的两点，便于系统依此斜率来计算饱和系数。
